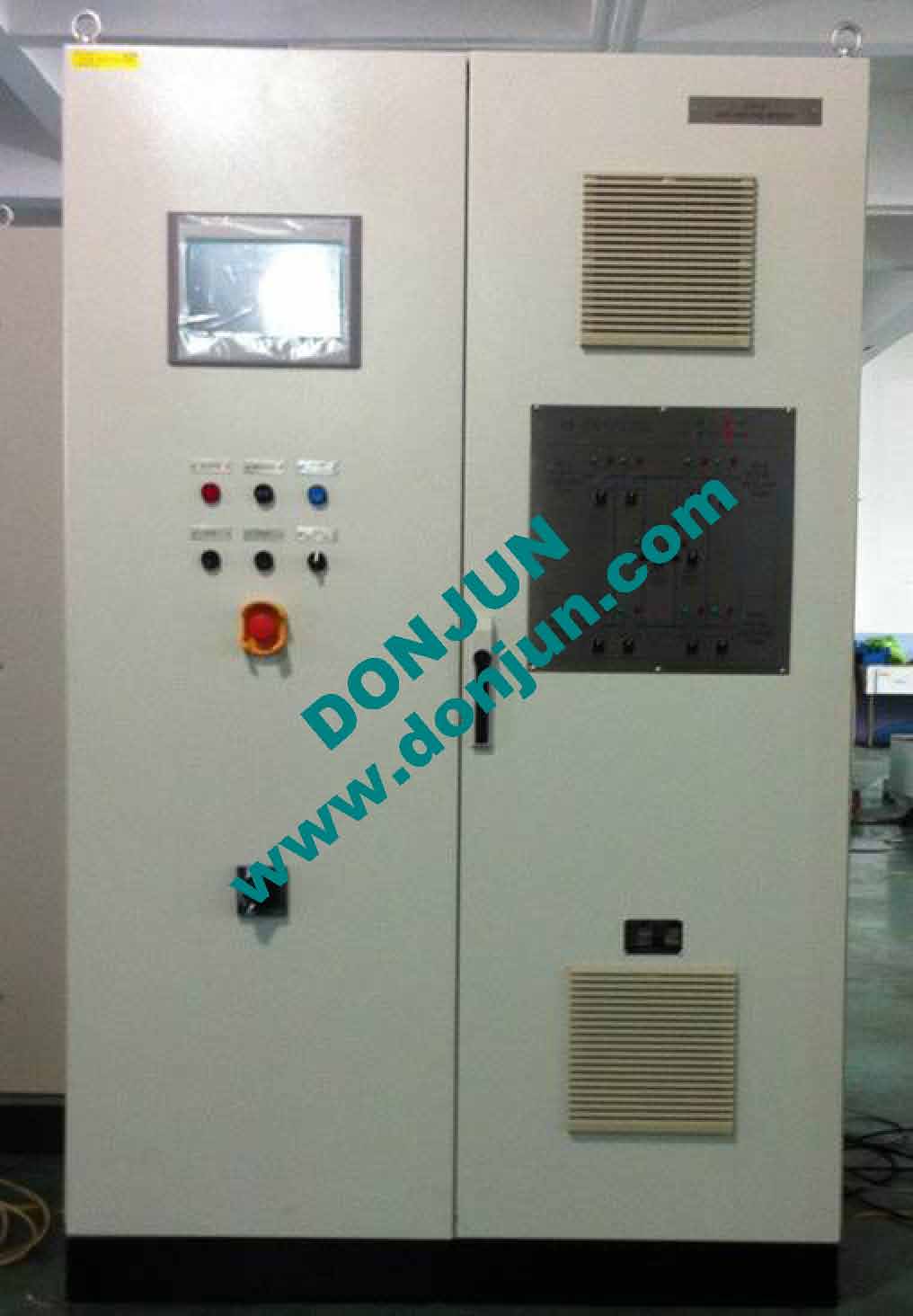

DJC-AHS抗衡傾系統

DJC-AHS抗衡傾系統主要功能是在裝卸貨時保持船舶平衡,也可使船體在特殊情況下保持一定的傾角狀態。本系統主要由PLC、觸摸屏、傾角傳感器、變頻器及閥門驅動器等組成；PLC采集并控制調平過程；自動狀態下進行PID運算，變頻器根據PID運算結果自動控制水泵工作，實現壓載水在左艙及右艙的自動調節,從而使船舶維持在一個平衡水平。

系統參數

工作電源：AC220V，DC24V

電流：80A（雙泵運行），40A（單泵運行）

輸入電源：3Φ  440V 60Hz + 1PE

進出線方式：下進下出

控制方式：自動/手動

系統精度：±0.1°

平衡工作點：默認0°，可修改

安全角度：默認±10°，可修改

通信接口：自帶RS485/ETHERNET，可擴展

傾角量程：-15°~  +15°

環境溫度：0~40℃

外形尺寸：寬*高*深=1200*1900*500 mm (含底座)
